數據機Motorola6580燈號及內建分享器操作登入及WIFI調整

[EthanLiu]


正面燈號
正常狀態：第1~4恆亮，第5無線網路線連接亮，資料傳輸時閃爍
燈號1POWER：電源燈
燈號2RECEIVE：下行訊號(藍燈亮正常 閃異常)
燈號3SEND：上行訊號(藍亮正常 閃異常)
燈號4ONLINE：註冊成功
燈號5WIRELESS：無線網路開啟燈亮，閃爍為封包活動
按鍵6此為休眠按鍵請勿按到否則無法上網

背面接頭
1 ETHERNET：RJ45網路孔，可接電腦or其他有線設備
3 Reset重置建，請勿操作 否則內建分享器相關設定會遺失
4 cable纜線孔：透過CABLE線將訊號傳輸到本公司機房，若有鬆脫請協助鎖緊。
5 Power電源：若要重開，請拔掉電源線過五秒接回去即可。


登入方法
若已經可以正常連線使用，可以使用手機平板以wifi連線的方試連入，
如果完全不知道帳密，想要連入，請準備電腦及網路線，並插入數據機後面網路孔。
並打開瀏覽器，輸入下列IP置：
192.168.0.1(預設值)
帳號密碼輸入完畢(全部為英文小寫)按Login鈕即可登入


按照上圖所示，修改帳號密碼，修改原則：
帳號請使用英文or數字，避免有不相容的情況。
密碼必需要有八碼或八碼以上(英文+數字，純英文，純數字皆可)
其他設定照圖示即可，除非本身對WIFI特性很熟悉，避免改用其他設定


設定完畢請按畫面最下方apply之後即可生效

由於手機平板使用上的方便，近年來已經很多人不使用電腦接網路線上網，
因此大多數的寬頻公司提供內建wifi分享器的數據機，此類設備電磁波大多為入門等級
部份使用者會購買市售wifi分享器加強訊號，也造成訊號干擾到附近鄰居，
故調整wifi頻段可小幅度改善，但仍收不到則必需購買市售wifi分享器。

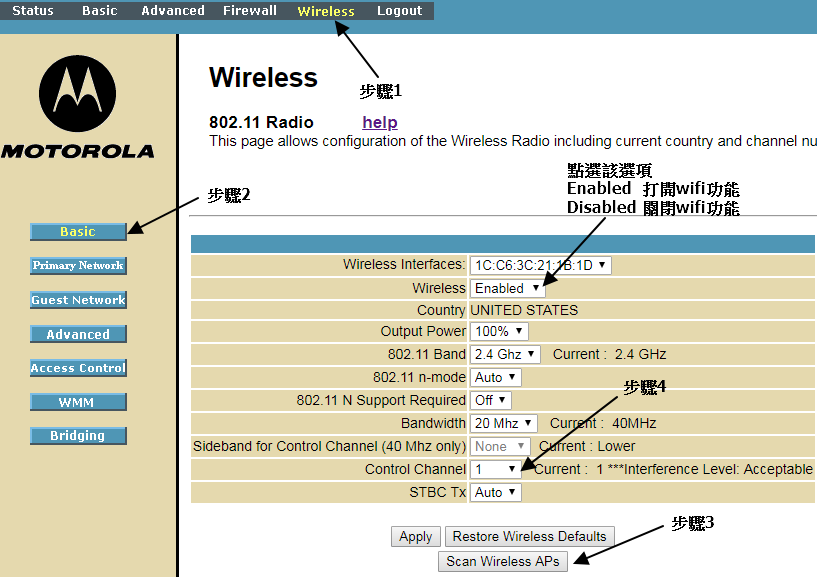

調整方法先照上圖選擇Wireless scan APS，會開啟新的視窗
部份網頁會關閉彈跳視窗，請進入瀏覽器將彈跳視窗打開

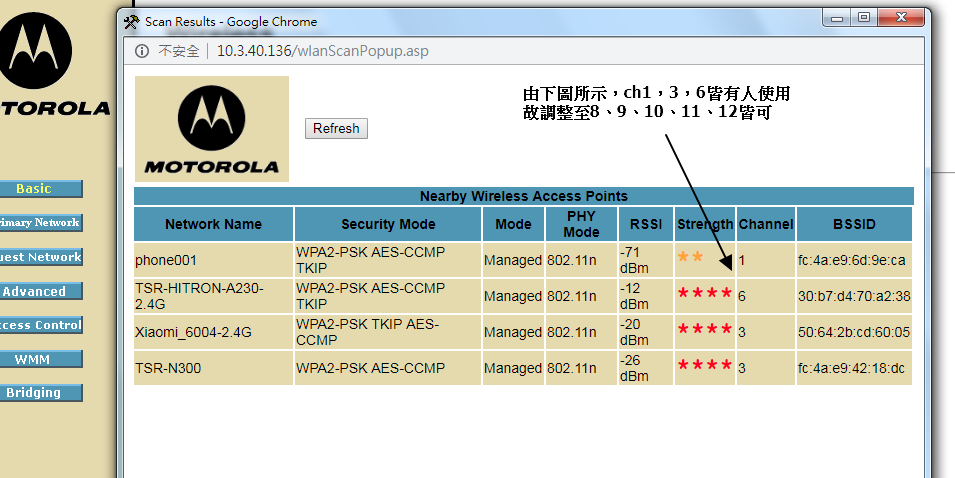

如上圖所示，較佳的頻道為8，9，10，11，12


如上圖所示，選擇完畢按apply即可測試


自接分享器廠牌為D-LINK分享器，
則必需將網段改成192.168.50.1，
然後連入分享器設定成自動取得IP(DHCP模式)
之後連入數據機，網址列的IP則輸入192.168.50.1
設定完畢請按APPLY






監視器及自架網站DMZ設定方法
共有二種方法：
一、設定DMZ透通
二、綁定設備MAC，(該方法需自行準備分享器提供一般設備上網)


一、設定DMZ透通


進入DMZ選項，請參照上方圖示輸入
IP ：192.168.0.150 (若網段為預設值192.168.0.1)
輸入完畢請按確定


接下來進入您的監視器or網站主機，
進入手動輸入IP(static)的模式，(請勿選擇DHCP模式)
將DMZ IP位置設定在IP欄位，並將下列子遮罩，閘道數值輸入

IP ：192.168.0.150 (若網段為預設值192.168.0.1)
子遮罩：255.255.255.0
閘道 ：192.168.0.1(若網段為預設值192.168.0.1)
DNS(名稱伺服器)：168.95.1.1(某些廠牌不需輸入則此項略過)

輸入完畢存檔並重開機，並確認主機跟數據機的網路線有接好沒有鬆脫，
重開完畢之後，再次進入自有設備檢查IP是否有正確沒有跑掉
然後來電客服，要求將IP綁定數據機MAC，之後重開數據機
並將客服告知的IP設定在遠端軟體例如手機APP內
由於各家監視器or網站主機設定的位置不同，如有不明白之處，請詢問廠商


可進入數據機PING的選項，查看是否有PING到監視器
輸入DMZ IP之後，按START TEST


若出現上圖，則代表有PING到，回應時間為13ms


若出現上圖(request time out)，則代表沒有PING到


二、綁定設備MAC，(該方法需自行準備分享器，提供一般上網)


如上圖，將數據機改成橋接模式，並關掉WIFI後存檔
進入您的監視器or網站主機的網路設定選項，選擇自動取得IP(DHCP)模式
以避免實體IP被手機平板設備取走

然後來電客服，要求將固定IP綁定自有設備MAC，並告知MAC，
並將客服告知的IP設定在遠端軟體，例如手機APP內
重開自有設備電源之後，測試是否可使用
由於各家監視器or網站主機網路設定的位置不同，
如有不明白之處，請詢問原廠

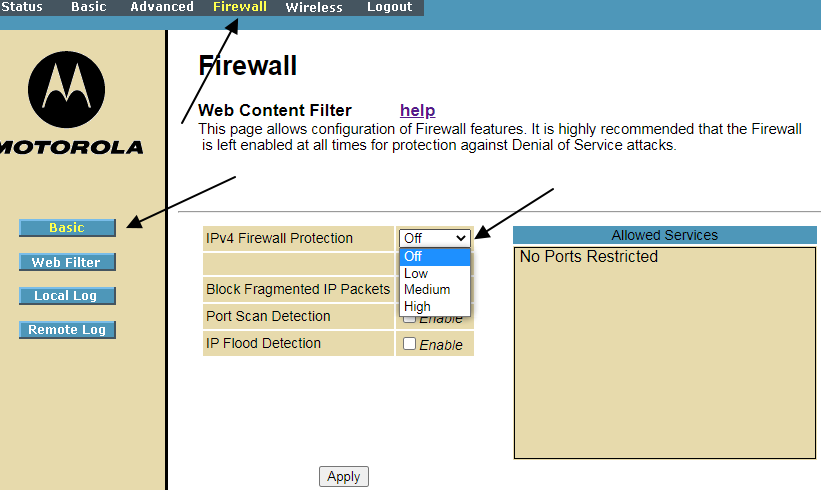

簡易防火牆設定，選項如上，
選擇完low/Medium/High：低/中/高，按確認之後，
就會有內建相對應的port位可供阻擋or只允許

在設定前，必需先了解防火牆，PORT位代表意義，
否則很容易造成部份or全部網站無法連線


選擇高，確認之後則如上圖所示
只開啟內建的port位


也可以自定義，先選擇creat/創建


如上圖範例設定，設定完按確認


就可以有自已的防火牆規則
